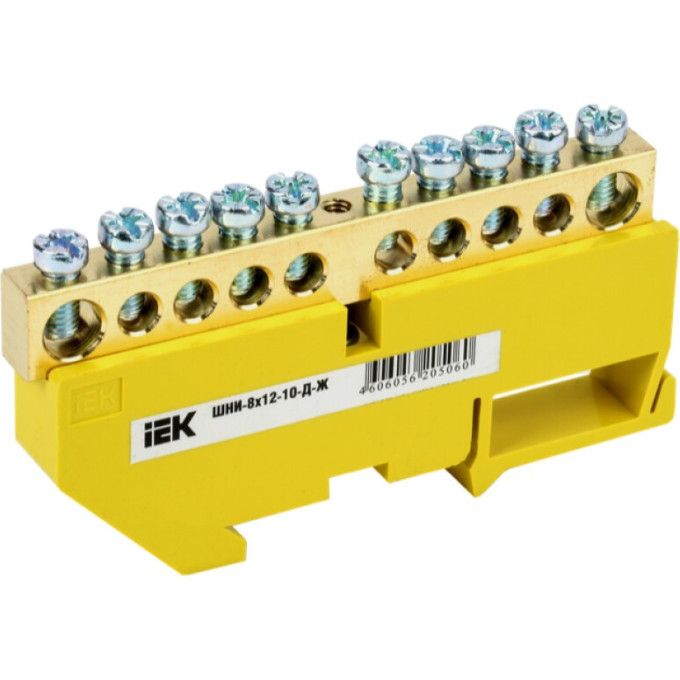

Шина PE "земля" на DIN-изоляторе IEK ШНИ-8х12-10-Д-Ж - YNN10-812-10D-K05
Артикул: YNN10-812-10D-K05
360 руб.
от 90 руб. × 4 без переплаты
В наличии
Доставка в Кемерово
Курьер1–2 дня по Москве
ПВЗ2–5 дней, СДЭК и Почта России
Оплата при получениикартой или наличными курьеру
Подробнее о доставке
ВидPE (земля)
Винты крепленияМ5
Высота45,4 мм
Глубина12 мм
Описание
Для организации надёжного узла заземления в распределительном щите применяют шину PE на изоляторе. Она объединяет защитные проводники и фиксирует их механически, исключая случайный контакт с корпусом или другими цепями. Модель IEK ШНИ-8х12-10-Д-Ж рассчитана на сборки, где требуется до десяти отдельных подключений и высокая пропускная способность по току.
Основные параметры
- Материал токоведущей части — латунь, сечение шины 8х12 мм
- Номинальный ток — 125 А, напряжение — 400 В
- Количество кабельных выводов — 10, винты крепления М5
- Максимальное сечение подключаемого проводника — 25/10 мм²
- Изолятор из негорючего пластика, цвет — жёлтый
- Габариты: ширина 88,5 мм, высота 45,4 мм, глубина 12 мм
- Температура эксплуатации от –40 до +50 °C
- Срок службы — 15 лет, гарантийный срок — 2 года
Где используется
Шина монтируется на DIN-рейку в этажных, вводно-распределительных и групповых щитах. Подходит для трёхфазных сетей 380–400 В. Применяется электромонтажниками при сборке щитового оборудования, а также при реконструкции старых линий, где требуется выделенная PE-шина. Жёлтый цвет изолятора упрощает визуальную идентификацию заземляющей цепи.
Плюсы
- Латунная шина с большим сечением 8х12 мм
- 10 выводов для подключения проводников
- Изолятор из негорючего пластика
- Монтаж на стандартную DIN-рейку
Характеристики
| Вид | PE (земля) |
|---|---|
| Винты крепления | М5 |
| Высота | 45,4 мм |
| Глубина | 12 мм |
| Количество кабельных выводов | 10 |
| Количество шин | 1 |
| Макс поперечное сечение проводника | 25/10 мм² |
| Материал | Из латуни |
| Модель или исполнение | Прочее |
| Монтаж | На DIN-рейку (дин-рейку) |
| Напряжение | Трехфазные (380-400 В) |
| Номин напряжение | 400 В |
| Номин ток in | 125 А |
| Сечение шины | 8х12 |
| Температура эксплуатации | -40...+50 °C |
| Тип | Распределительные |
| Тип поверхности | Необработанная |
| Типоисполнение | С DIN - изолятором |
| Ширина | 88,5 мм |
| Гарантийный срок, лет | 2 |
| Срок службы, лет | 15 |
